Последовательное и параллельное соединения проводников

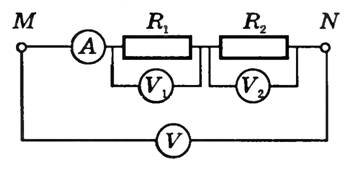

Последовательным называется такое соединение резисторов, когда конец одного проводника соединяется с началом другого и т.д. (рис. 1). При последовательном соединении сила тока на любом участке электрической цепи одинакова. Это объясняется тем, что заряды не могут накапливаться в узлах цепи. Их накопление привело бы к изменению напряженности электрического поля, а следовательно, и к изменению силы тока. Поэтому

\(~I = I_1 = I_2 .\)
Рис. 1

Амперметр А измеряет силу тока в цепи и обладает малым внутренним сопротивлением (RA → 0).

Включенные вольтметры V1 и V2 измеряют напряжение U1 и U2 на сопротивлениях R1 и R2. Вольтметр V измеряет подведенное к клеммам Μ и N напряжение U. Вольтметры показывают, что при последовательном соединении напряжение U равно сумме напряжений на отдельных участках цепи:

\(~U = U_1 + U_2 . \qquad (1)\)

Применяя закон Ома для каждого участка цепи, получим:

\(~U = IR ; \ U_1 = IR_1 ; \ U_2 = IR_2 ,\)

где R — общее сопротивление последовательно соединенной цепи. Подставляя U, U1, U2 в формулу (1), имеем

\(~IR = IR_1 + IR_2 \Rightarrow R = R_1 + R_2 .\)

Сопротивление цепи, состоящей из n последовательно соединенных резисторов, равно сумме сопротивлений этих резисторов:

\(~R = R_1 + R_2 + \ldots R_n\) , или \(~R = \sum_{i=1}^n R_i .\)

Если сопротивления отдельных резисторов равны между собой, т.е. R1 = R2 = ... = Rn, то общее сопротивление этих резисторов при последовательном соединении в n раз больше сопротивления одного резистора: R = nR1.

При последовательном соединении резисторов справедливо соотношение \(~\frac{U_1}{U_2} = \frac{R_1}{R_2}\), т.е. напряжения на резисторах прямо пропорциональны сопротивлениям.

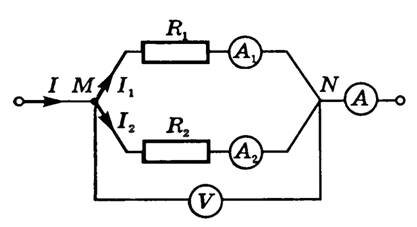

Параллельным называется такое соединение резисторов, когда одни концы всех резисторов соединены в один узел, другие концы — в другой узел (рис. 2). Узлом называется точка разветвленной цепи, в которой сходятся более двух проводников. При параллельном соединении резисторов к точкам Μ и N подключен вольтметр. Он показывает, что напряжения на отдельных участках цепи с сопротивлениями R1 и R2 равны. Это объясняется тем, что работа сил стационарного электрического поля не зависит от формы траектории:

\(~U = U_1 = U_2 .\)
Рис. 2

Амперметр показывает, что сила тока I в неразветвленной части цепи равна сумме сил токов I1 и I2 в параллельно соединенных проводниках R1 и R2:

\(~I = I_1 + I_2 . \qquad (2)\)

Это вытекает и из закона сохранения электрического заряда. Применим закон Ома для отдельных участков цепи и всей цепи с общим сопротивлением R:

\(~I = \frac{U}{R} ; \ I_1 = \frac{U}{R_1} ; \ I_2 = \frac{U}{R_2} .\)

Подставляя I, I1 и I2 в формулу (2), получим:

\(~\frac{U}{R} = \frac{U}{R_1} + \frac{U}{R_2} \Rightarrow \frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} .\)

Величина, обратная сопротивлению цепи, состоящей из n параллельно соединенных резисторов, равна сумме величин, обратных сопротивлениям этих резисторов:

\(~\frac 1R = \sum_{i=1}^n \frac{1}{R_i} .\)


Если сопротивления всех n параллельно соединенных резисторов одинаковы и равны R1 то \(~\frac 1R = \frac{n}{R_1}\) . Откуда \(~R = \frac{R_1}{n}\) .

Сопротивление цепи, состоящей из n одинаковых параллельно соединенных резисторов, в n раз меньше сопротивления каждого из них.

При параллельном соединении резисторов справедливо соотношение \(~\frac{I_1}{I_2} = \frac{R_2}{R_1}\), т.е. силы токов в ветвях параллельно соединенной цепи обратно пропорциональны сопротивлениям ветвей.

Литература

Аксенович Л. А. Физика в средней школе: Теория. Задания. Тесты: Учеб. пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 257-259.
