У. Тепловые машины

Материал из PhysBook

Устройство и действие тепловых машин

Тепловые машины и развитие техники

Развитие энергетики является одной из важнейших предпосылок научно-технического прогресса. Мощный расцвет промышленности и транспорта в XIX в. был связан с изобретением и усовершенствованием первого теплового двигателя — паровой машины. Создание паровых, а затем газовых турбин и двигателей внутреннего сгорания полностью преобразовало всю энергетику, позволило создать крупные морские суда, автомобильный и воздушный транспорт, создать космические ракеты, построить тепловые электростанции и на этой основе реорганизовать всю промышленность.

Впервые практически действующие универсальные паровые машины были созданы И. И. Ползуновым (1763 г.) и Д. Уаттом (1764 г.).

Конструкция первых паровых машин имела основные части всех последующих тепловых машин: нагреватель, в котором освобождалась энергия топлива; водяной пар как рабочее тело и поршень с цилиндром, преобразующий внутреннюю энергию пара в механическую энергию; охладитель, необходимый для снижения температуры и давления пара.

Первые паровые машины, естественно, имели серьезные конструктивные недостатки. Например, желание сделать котел дешевым и безопасным в работе приводило к необходимости использовать пар низкого давления, а для получения большей мощности это вынуждало делать цилиндры диаметром около 2 м с ходом поршня 3 м. Соответственно этому приходилось увеличивать и все другие детали машины. Так, водоподъемная машина Ньюкомена - Коули достигала высоты 4-5-этажного дома.

Дальнейшее усовершенствование паровых машин, повышение температуры и давления пара позволило существенно уменьшить их размеры и повысить мощность. Это сделало возможным использование паровых машин на судах (пароходы) и на железнодорожных локомотивах (паровозы), а также в стационарных установках для привода станков.

Главным недостатком паровых машин был низкий КПД, не превышающий 9%.

Поршневой двигатель внутреннего сгорания

Среди способов увеличения КПД тепловых двигателей один оказался особенно плодотворным. Сущность его состояла в уменьшении потерь теплоты за счет перенесения места сжигания топлива и нагревания рабочего тела внутрь цилиндра. Отсюда и происхождение названия «двигатель внутреннего сгорания» (ДВС). Естественно, что для двигателей внутреннего сгорания наиболее удобным топливом является газообразное или жидкое.

Первый двигатель внутреннего сгорания был создан в 1860 г. французским инженером Э. Ленуаром. Этот двигатель не имел трубы, топки и котла, но в основном конструктивно не отличался от паровой машины. Вместо пара в цилиндр при движении поршня засасывалась смесь светильного газа и воздуха. Когда поршень проходил расстояние, равное половине своего хода, закрывался впускной клапан и горючая смесь воспламенялась электрической искрой. Под давлением продуктов сгорания поршень двигался дальше, совершая рабочий ход. В конце рабочего хода открывался выпускной клапан, и поршень при обратном ходе выталкивал продукты сгорания из цилиндра.

КПД первого двигателя внутреннего сгорания был 3,3%. Однако новые двигатели вскоре были значительно усовершенствованы. В 1862 г. французским инженером Боде Роша было предложено использовать в двигателе внутреннего сгорания четырехтактный цикл: всасывание, сжатие, горение и расширение, выхлоп. Эта идея была использована немецким изобретателем Н. Отто, построившим в 1878 г. первый четырехтактный газовый двигатель внутреннего сгорания. КПД этого двигателя достигал 22%, что превосходило значения, полученные при использовании двигателей всех предшествующих типов.

Карбюраторный двигатель

Развитие нефтяной промышленности в конце XIX в. дало новые виды топлива — керосин, бензин. В бензиновом двигателе для более полного сгорания топлива перед впуском в цилиндр его смешивают с воздухом в специальных смесителях, называемых карбюраторами. Воздушно-бензиновую смесь называют горючей смесью.

Расчеты показывают, что для полного сгорания смеси на единицу массы бензина должно приходиться не менее 15 единиц массы воздуха. Это означает, что рабочим телом в двигателях внутреннего сгорания фактически является воздух, а не пары бензина. Топливо здесь сжигается для нагревания воздуха. При движении поршня от верхнего положения до нижнего через впускной клапан происходит всасывание горючей смеси в цилиндр (рис. 3.27). Этот процесс происходит при постоянном давлении. При обратном ходе поршня начинается сжатие горючей смеси. Сжатие происходит быстро, и поэтому процесс близок к адиабатному.

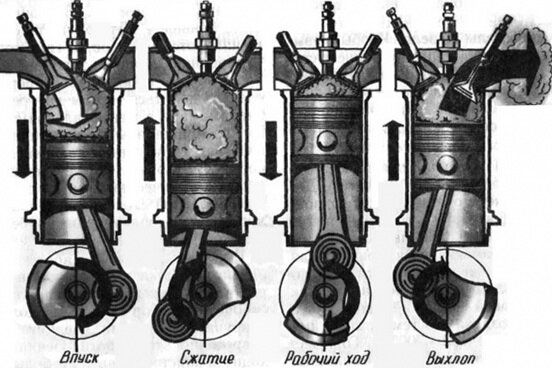

Рис. 3.27

В конце такта сжатия происходит воспламенение горючей смеси электрической искрой. Быстрое сгорание паров бензина сопровождается передачей рабочему телу количества теплоты Q1, резким возрастанием температуры и давления воздуха и продуктов сгорания. За короткое время горения смеси поршень практически не изменяет своего положения в цилиндре, поэтому процесс нагревания газа в цилиндре можно считать почти изохорным.

Под действием высокого давления поршень далее совершает рабочий ход от верхнего положения до нижнего. Этот процесс расширения рабочего тела близок к адиабатному.

В конце рабочего такта открывается выпускной клапан и рабочее тело соединяется с окружающей атмосферой. Выпуск отработанных газов сопровождается передачей количества теплоты Q2 окружающему воздуху, играющему роль охладителя.

При длительной работе двигателя описанный цикл повторяется много-кратно. Но перед началом каждого цикла необходимо освободить цилиндр от продуктов сгорания, не содержащих кислорода, и произвести всасывание горючей смеси. Это осуществляется во время двух подготовительных тактов впуска и выпуска.

Для поршневых двигателей внутреннего сгорания важной характеристикой, определяющей полноту сгорания топлива и значительно влияющей на значение КПД, является степень сжатия горючей смеси: ε = V2/V1, где V2 и V1 — объемы в начале и в конце сжатия. С увеличением степени сжатия возрастает начальная температура горючей смеси в конце такта сжатия, что способствует более полному ее сгоранию. У современных карбюраторных двигателей степень сжатия обычно составляет 8-9. Дальнейшему увеличению степени сжатия препятствует самовоспламенение (детонация) горючей смеси, происходящее еще до того, как поршень достигнет верхней мертвой точки. Это явление оказывает разрушающее действие на двигатель и снижает его мощность и КПД. Достигнуть указанных степеней сжатия без детонации удалось путем увеличения скорости движения поршня при повышении числа оборотов двигателя до 5-6 тыс. об/мин и применения бензина со специальными антидетонационными присадками.

Двигатель Дизеля

Чтобы повысить КПД двигателя внутреннего сгорания, немецкий инженер Р. Дизель в 1892 г. предложил использовать еще большие степени сжатия рабочего тела и расширение при постоянном давлении.

Высокая степень сжатия без детонации достигается в двигателе Дизеля за счет того, что сжатию подвергается не горючая смесь, а воздух. По окончании процесса сжатия в цилиндр впрыскивается горючее. Для его зажигания не требуется никакого специального устройства, так как при высокой степени адиабатного сжатия воздуха его температура повышается до 600-700 °С. Горючее, впрыскиваемое с помощью топливного насоса через форсунку, воспламеняется при соприкосновении с раскаленным воздухом.

Подача топлива управляется особым регулятором, в результате чего процесс горения протекает не столь кратковременно, как в карбюраторном двигателе. Поэтому часть процесса расширения, пока осуществляется подача топлива, происходит изобарно, а затем адиабатно. При обратном движении поршня осуществляется выпуск.

Современные дизели имеют степень сжатия 16-21 и КПД около 40%.

Паровая турбина

Попытки сконструировать паровую турбину, способную конкурировать с паровой машиной, до середины XIX в. были безуспешными, так как в механическую энергию вращения турбины удавалось преобразовывать лишь незначительную часть кинетической энергии струи пара.

Первая паровая турбина, нашедшая практическое применение, была изготовлена шведским инженером Г. Лавалем в 1889 г. Ее мощность была меньше 4 кВт при частоте вращения ротора 500 об/с. При конструировании паровой турбины надо решить две проблемы. Во-первых, следует добиться, чтобы внутренняя энергия пара в максимальной степени превращалась в кинетическую энергию струи, вырывающейся из сопла. Во-вторых, следует добиться, чтобы кинетическая энергия струи в максимальной степени пере-давалась лопаткам ротора турбины. Обе эти задачи Лаваль решил.

Для экономичной работы турбины требуются сверхзвуковые скорости вращения ротора. Но при таких скоростях ротор турбины должен разрушиться силами инерции. Для разрешения этого противоречия приходится конструировать турбины, ротор которых вращается со скоростью, меньшей оптимальной. Чтобы полнее использовать кинетическую энергию струи пара, турбины делают многоступенчатыми, насаживая на общий вал несколько роторов возрастающего диаметра. Из-за недостаточно большой скорости вращения пар отдает только часть своей кинетической энергии ротору меньшего диаметра. Затем пар, отработавший в первой ступени, направляется на второй ротор большего диаметра, где отдает его лопаткам часть оставшейся кинетической энергии, и т. д. Отработавший пар конденсируется в охладителе-конденсаторе, а теплая вода направляется в котел.

КПД современных паровых турбин достигает 40%. Поэтому электрические генераторы всех тепловых и атомных электростанций приводятся в действие паровыми турбинами.

Так как температура пара, применяемого в современных паротурбинных установках, не превышает 580 °С, а температура пара на выходе из турбины обычно не ниже 30 °С, максимальный КПД паротурбинной установки как тепловой машины равен 64%, а реальные значения КПД паротурбинных конденсационных электростанций достигают лишь около 40%.

Паротурбинные двигатели нашли широкое применение на водном транспорте. Их применению на сухопутном транспорте и тем более в авиации препятствует необходимость иметь топку и котел для получения пара, а также большое количество воды для использования в качестве рабочего тела.

Газовые турбины

Мысль об устранении топки и котла в тепловой машине типа турбины за счет сжигания топлива в самом рабочем теле давно занимала конструкторов. Но разработка таких турбин внутреннего сгорания, в которых рабочим телом является не пар, а расширяющийся от нагревания воздух, сдерживалась отсутствием материалов, способных работать длительное время при высоких температурах и больших механических нагрузках.

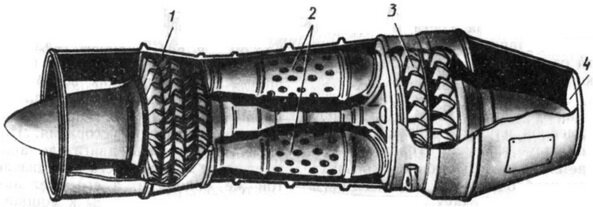

Газотурбинная установка состоит из воздушного компрессора 1, камер сгорания 2, газовой турбины 3 и выпускного сопла 4 (рис. 3.28).

Рис. 3.28

Компрессор состоит из ротора, укрепленного на одной оси с турбиной, и неподвижного направляющего аппарата. При работе турбины ротор компрессора вращается, засасывая воздух; давление воздуха за первым рядом лопаток повышается. За первым рядом лопаток ротора расположен ряд лопаток неподвижного направляющего аппарата компрессора, с помощью которого изменяется направление движения воздуха и обеспечивается возможность его дальнейшего сжатия с помощью лопаток второй ступени ротора и т. д. Несколько ступеней лопаток компрессора обеспечивают повышение давления воздуха в 5-7 раз. Процесс сжатия протекает почти адиабатно, поэтому температура воздуха значительно повышается, достигая 200 °С и более.

Сжатый воздух поступает в камеру сгорания 2. Одновременно через форсунку в нее впрыскивается под большим давлением жидкое топливо — керосин, мазут. При горении топлива воздух, служащий рабочим телом, нагревается до 1500-2200 °С. Нагревание воздуха происходит при постоянном давлении, поэтому воздух расширяется и скорость его движения увеличивается.

Движущиеся с большой скоростью воздух и продукты горения направляются в турбину 3. Переходя от ступени к ступени, они отдают свою кинетическую энергию лопаткам ротора турбины. Часть полученной турбиной энергии расходуется на вращение компрессора, а остальная используется, например, для вращения винта самолета или ротора электрического генератора.

Для предохранения лопаток турбины от разрушающего действия раскаленной и высокоскоростной газовой струи в камеру сгорания нагнетается значительно больше воздуха, чем необходимо для полного сжигания топлива. Воздух, входящий в камеру сгорания за зоной горения топлива, снижает температуру газовой струи, направляемой на лопатки турбины. Понижение температуры газа в турбине ведет к снижению КПД, поэтому ученые и конструкторы ведут поиски путей повышения верхнего предела рабочей температуры в газовой турбине. В некоторых современных авиационных газотурбинных двигателях на входе в турбину температура газа достигает 1330 °С.

Отработавший воздух вместе с продуктами сгорания при давлении, близком к атмосферному, и температуре более 500 °С со скоростью более 500 м/с выбрасывается в атмосферу либо (для повышения КПД) направляется в теплообменник, где отдает часть энергии на нагревание воздуха, поступающего в камеру сгорания.

Цикл работы газовой турбины аналогичен циклу поршневого ДВС. Разница лишь в том, что в поршневом ДВС его четыре такта происходят последовательно во времени в одном месте — цилиндре, а в газовой турбине те же такты происходят одновременно в разных участках: всасывание и сжатие воздуха — в компрессоре, сжигание топлива — в камере сгорания, рабочий ход — в турбине и выпуск — в выпускном сопле.

КПД газотурбинных установок достигает 25-30%. У газотурбинных двигателей нет громоздких паровых котлов, как у паровых машин и паровых турбин, нет поршней и механизмов, преобразующих возвратно-поступательное движение во вращательное, как у паровых машин и двигателей внутреннего сгорания. Поэтому газотурбинный двигатель занимает втрое меньше места, чем дизель той же мощности, а его удельная масса (отношение массы к мощности) в 6-9 раз меньше, чем у авиационного поршневого ДВС. Компактность и быстроходность в сочетании с большой мощностью на единицу массы определили первую практически важную область применения газотурбинных двигателей — авиацию.

Самолеты с винтом, насаженным на вал газотурбинного двигателя, по-явились в 1944 г. Турбовинтовые двигатели имеют такие известные самолеты, как Ил-18, Ан-22, Ан-124 «Руслан».

Турбореактивный двигатель

Газовая турбина может быть использована как реактивный двигатель. Воздух и продукты горения выбрасываются из газовой турбины с большой скоростью. Реактивная сила тяги, возникшая при этом, может быть использована для движения самолета, теплохода или железнодорожного состава.

Основное отличие турбореактивного двигателя от турбовинтового заключается в том, что в нем газовая турбина используется только для приведения в действие воздушного компрессора и отнимает у газовой струи, вы-ходящей из камеры сгорания, лишь небольшую часть энергии. В результате газовая струя имеет на выходе из сопла высокую скорость и создает реактивную силу тяги.

Успешное применение турбореактивных двигателей в авиации началось в 40-х годах созданием реактивных истребителей, а первый в нашей стране реактивный пассажирский самолет Ту-104 вышел на линию Москва - Иркутск в 1956 г. Турбореактивными двигателями оборудованы самолеты Ил-62, Ту-154, Ил-86.

Ракетные двигатели

Реактивные двигатели, не использующие для своей работы окружающую среду, например воздух земной атмосферы, называют ракетными двигателями. Основные части ракетного двигателя — камера сгорания и сопло. В принципе для ракетного двигателя могут быть использованы различные источники энергии, но на практике пока применяют в основном химические. При сжигании горючего в камере сгорания химического ракетного двигателя образуются продукты горения в газообразном состоянии. Выход струи газа через сопло приводит к возникновению реактивной силы.

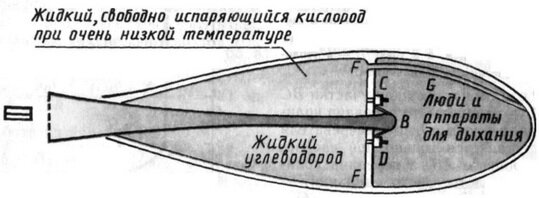

Конструкцию космической ракеты с жидкостным реактивным двигателем (рис. 3.29) впервые предложил в 1903 г. К. Э. Циолковский.

Рис. 3.29

Первая отечественная жидкостная ракета «ГИРД-09» была создана в 1933 г. по проекту М. К. Тихонравова. Двигатель ракеты работал на жидком кислороде и бензине.

Дальнейшая успешная разработка ракетно-космической техники, вы-полненная под руководством академика С. П. Королева, позволила осуществить в нашей стране запуск первого в мире искусственного спутника Земли (4 октября 1957 г.), полет вокруг Земли первого в мире космонавта Ю. А. Гагарина (12 апреля 1961 г.), запуск межпланетных станций на Луну, Марс, Венеру. Жидкостные реактивные двигатели для этих космических ракет разработаны под руководством академика В. П. Глушко.

Мощность первой ступени ракеты-носителя «Восток» с ЖРД достигала 15 ГВт.

В 1987 г. прошла успешные испытания новая мощная универсальная ракета-носитель «Энергия». Она имеет стартовую массу свыше 2000 т, способна выводить на орбиту более 100 т полезного груза.

Литература

Физика: Учеб. пособие для 10 кл. шк. и классов с углубл. изуч. физики/ О. Ф. Кабардин, В. А. Орлов, Э. Е. Эвенчик и др.; Под ред. А. А. Пинского. — 2-е изд. — М.: Просвещение, 1995. — С. 185-192.
