Проекционный аппарат

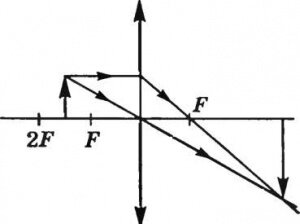

Проекционный аппарат (проектор) предназначен для получения на экране действительного увеличенного изображения. Следовательно, и здесь объектив представляет собой собирающую линзу, только предмет помещают между F и 2F (F<d<2F), а изображение получается на расстоянии, большем 2F (f>2F) (рис. 16.49).

Проекционные аппараты — это хорошо известные фильмоскопы, эпипроекторы, диапроекторы, эпидиаскопы, киноаппараты, кодаскопы и др.

Рис. 16.49

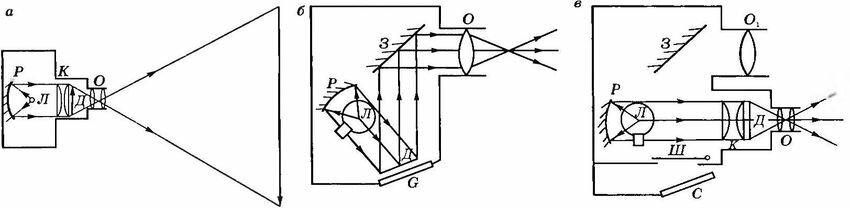

Схема оптического устройства диапроектора изображена на рисунке 16.50, а. Главная часть аппарата — объектив О. Предметом служит прозрачный рисунок или фотоснимок на стеклянной пластинке (или прозрачной пленке) Д. Такую пластинку называют диапозитивом.

Размеры диапозитива обычно больше размеров объектива. Поэтому чтобы направить в объектив весь свет, идущий от диапозитива, применяют конденсор К у который представляет собой короткофокусную систему линз значительного размера. Располагают конденсор так, чтобы свет от него сходился в оптическом центре объектива. В качестве источников света Л используют мощные (300, 500 и 1000 Вт) лампы накаливания (или дуговые лампы) с рефлектором Р, источник света помещен в фокусе рефлектора.

Для проецирования на экран непрозрачных предметов (чертежей, рисунков из книг и др.) используют эпипроектор (рис. 16.50, б). Предмет освещается сбоку светом, отраженным от вогнутого зеркала, в фокусе которого расположен источник света Л. Отраженный от предмета свет с помощью плоского зеркала З направляется на объектив О.

Аппараты, в которых устройство обыкновенного проекционного аппарата (диаскопа) и эпископа совмещено, называют эпидиаскопами (рис. 16.50, в).

Рис. 16.50

Эпидиаскоп имеет два объектива О и O₁ откидную ширму Ш, отражатель и столик С для непрозрачных предметов. Когда ширма Ш опущена (рис. 16.50), эпидиаскоп действует как проекционных аппарат.

При поднятии ширмы закрываются конденсатор К и объектив О, и открывается столик С, на котором помещают непрозрачный предмет, освещаемый тем же повернутым источником света Л с рефлектором Р. Свет, отраженный от предмета, падает на зеркало 3 и от него отражается на второй объектив O₁.
