Менцин Ю. Майкл Фарадей и рождение физики поля //Квант. — 2012. — № 1. — С. 2-8

По специальной договоренности с редколлегией и редакцией журнала "Квант"

22 сентября 2011 года исполнилось 220 лет со дня рождения Майкла Фарадея (1791-1867) - английского физика-экспериментатора, который ввел в науку понятие «поле» и заложил основы концепции о физической реальности электрических и магнитных полей. В наши дни понятие поля известно любому старшекласснику. Начальные сведения об электрических и магнитных полях и способах их описания при помощи силовых линий, напряженностей, потенциалов и т.п. давно вошли в школьные учебники по физике. В этих же учебниках можно прочитать о том, что поле - это особая форма материи, принципиально отличная от вещества. Но вот с объяснением того, в чем именно состоит эта «особость», возникают серьезные трудности. Естественно, винить в этом авторов учебников нельзя. Ведь если поле не сводимо к каким-то другим, более простым сущностям, то тут и объяснять нечего. Надо просто принять физическую реальность поля как экспериментально установленный факт и научиться работать с уравнениями, описывающими поведение этого объекта. К этому, например, призывает в своих «Лекциях»1 Ричард Фейнман, отметив, что ученые долгое время пытались объяснить электромагнитное поле при помощи различных механических моделей, но потом оставили эту затею и сочли, что физический смысл имеет лишь описывающая поле система знаменитых уравнений Максвелла.

Img Kvant H-2012-01-001.jpg

Означает ли сказанное, что мы должны полностью отказаться от попыток понять, что такое поле? Думается, что существенную помощь в ответе на этот вопрос может оказать знакомство с «Экспериментальными исследованиями по электричеству» Майкла Фарадея -грандиозным трехтомным трудом, который гениальный экспериментатор создавал более 20 лет.2 Именно здесь Фарадей вводит понятие поля и шаг за шагом разрабатывает идею о физической реальности этого объекта. При этом важно отметить, что «Экспериментальные исследования» Фарадея - одна из величайших книг в истории физики - написаны прекрасным языком, не содержат ни единой формулы и вполне доступны школьникам.

Введение поля. Фарадей, Томсон и Максвелл

Img Kvant H-2012-01-002.jpg

Термин «поле» (точнее: «магнитное поле», «поле магнитных сил») был введен Фарадеем в 1845 году в ходе исследований явления диамагнетизма (термины «диамагнетизм» и «парамагнетизм» также были введены Фарадеем) - обнаруженного ученым эффекта слабого отталкивания магнитом ряда веществ. Первоначально поле рассматривалось Фарадеем как сугубо вспомогательное понятие, по сути координатная сетка, образованная магнитными силовыми линиями и использовавшаяся при описании характера движения тел вблизи магнитов. Так, кусочки диамагнитных веществ, например висмута, перемещались из областей сгущения силовых линий в области их разрежения и располагались перпендикулярно направлению линий.

Img Kvant H-2012-01-003.jpg

Несколько позже, в 18511852 годах, при математическом описании результатов некоторых экспериментов Фарадея, термин «поле» эпизодически использовал английский физик Уильям Томсон (1824-1907).3 Что же касается создателя теории электромагнитного поля Джеймса Клерка Максвелла (1831-1879), то в его работах термин «поле» поначалу тоже практически не встречается и используется лишь для обозначения той части пространства, в которой можно обнаружить магнитные силы. Только в опубликованной в

1864-1865 годах работе «Динамическая теория электромагнитного поля», в которой впервые появляется система «уравнений Максвелла» и предсказывается возможность существования электромагнитных волн, распространяющихся со скоростью света, о поле говорится как о физической реальности.

Такова вкратце история введения в физику понятия «поле». Из нее видно, что первоначально это понятие рассматривалось как сугубо вспомогательное, обозначавшее просто ту часть пространства (она может быть и неограниченной), в которой можно обнаружить магнитные силы и изобразить их распределение при помощи силовых линий. (Термин «электрическое поле» стал использоваться только после создания Максвеллом теории электромагнитного поля.)

Важно подчеркнуть, что ни силовые линии, известные физикам до Фарадея, ни «состоящее» из них поле не рассматривались (и не могли рассматриваться!) научным сообществом XIX века как физическая реальность. Попытки же Фарадея говорить о материальности силовых линий (или Максвелла - о материальности поля) воспринимались учеными как совершенно ненаучные. Даже Томсон, старый друг Максвелла, сам много сделавший для разработки математических основ физики поля (именно Томсон, а не Максвелл, первым показал возможность «перевода» языка силовых линий Фарадея на язык дифференциальных уравнений в частных производных), называл теорию электромагнитного поля «математическим нигилизмом» и долгое время отказывался ее признавать. Понятно, что поступать подобным образом Томсон мог, лишь имея на то очень серьезные основания. И такие основания у него были.

Поле сил и сила Ньютона

Причина, по которой Томсон не мог признать реальность силовых линий и полей, проста. Силовые линии электрического и магнитного полей определяются как непрерывные линии, проведенные в пространстве так, что касательные к ним в каждой точке указывают направления действующих в этой точке электрических и магнитных сил. Величины и направления этих сил вычисляются при помощи законов Кулона, Ампера и Био-Савара-Лапласа. Однако в основе этих законов лежит принцип дальнодействия, допускающий возможность мгновенной передачи на любое расстояние действия одного тела на другое и, тем самым, исключающий существование каких-либо материальных посредников между взаимодействующими зарядами, магнитами и токами.

Следует отметить, что многие ученые со скепсисом относились к принципу, по которому тела каким-то загадочным образом могут действовать там, где их нет. Даже Ньютон, который первым использовал этот принцип при выводе закона всемирного тяготения, полагал, что между взаимодействующими телами может существовать какая-то субстанция. Но строить гипотезы о ней ученый не пожелал, предпочитая заниматься разработкой математических теорий законов, опирающихся на твердо установленные факты. Аналогичным образом поступали и последователи Ньютона. По словам Максвелла, они буквально «вымели из физики» всевозможные невидимые атмосферы и истечения, которыми в XVIII веке окружали магниты и заряды сторонники концепции близкодействия. Тем не менее, в физике XIX века постепенно начинает возрождаться интерес к, казалось бы, навсегда забытым идеям.

Одной из важнейших предпосылок этого возрождения стали проблемы, возникавшие при попытках объяснения новых явлений - прежде всего, явлений электромагнетизма - на основе принципа дальнодействия. Эти объяснения становились все более искусственными. Так, в 1845 году немецкий физик Вильгельм Вебер (1804-1890) обобщил закон Кулона, введя в него члены, определяющие зависимость силы взаимодействия электрических зарядов от их относительных скоростей и ускорений. Физический смысл такой зависимости был непонятен, а веберовские добавки в закон Кулона явно носили характер гипотезы, введенной, чтобы объяснить явления электромагнитной индукции.

В середине XIX века физики все более осознавали, что при изучении явлений электричества и магнетизма эксперимент и теория начинают говорить на разных языках. В принципе, ученые были готовы согласиться с идеей о существовании субстанции, передающей взаимодействие между зарядами и токами с конечной скоростью, однако принять идею о физической реальности поля они не могли. В первую очередь, из-за внутренней противоречивости этой идеи. Дело в том, что в физике Ньютона сила вводится как причина ускорения материальной точки. Ее (силы) величина равна, как известно, произведению массы этой точки на ускорение. Тем самым, сила как физическая величина определяется в точке и в момент ее действия. «Сам Ньютон напоминает нам, - писал Максвелл, - что сила существует только до тех пор, пока она действует; ее действие может сохраниться, но сама сила как таковая по существу явление преходящее».

Пытаясь рассматривать поле не как удобную иллюстрацию характера распределения сил в пространстве, а как физический объект, ученые входили в противоречие с тем исходным пониманием силы, на основе которого этот объект был построен. В каждой своей точке поле определяется величиной и направлением силы, действующей на пробное тело (заряд, магнитный полюс, виток с током). По сути, поле «состоит» только из сил, но сила в каждой точке рассчитывается на основе законов, согласно которым говорить о поле как физическом состоянии или процессе бессмысленно. Поле, рассматриваемое как реальность, означало бы реальность сил, существующих вне всякого действия, что полностью противоречило исходному определению силы. Максвелл писал, что в случаях, когда мы говорим о «сохранении силы» и т.п., лучше было бы пользоваться термином «энергия». Это, безусловно, правильно, но энергией чего является энергия поля? К тому времени, когда Максвелл писал приведенные выше строки, он уже знал, что плотность энергии, например, электрического поля пропорциональна квадрату напряженности этого поля, т.е. опять-таки силы, распределенной в пространстве.

С ньютоновским пониманием силы неразрывно связана и концепция мгновенного дальнодействия. Ведь если одно тело действует на другое, удаленное, не мгновенно (по сути, уничтожая расстояние между ними), то нам придется рассматривать силу перемещающейся в пространстве и решать вопрос о том, какая «часть» силы вызывает наблюдаемое ускорение и какой смысл тогда имеет понятие «сила». Либо мы должны допустить, что движение силы (или поля) происходит каким-то особым, не укладывающимся в рамки ньютоновской механики образом.

В 1920 году в статье «Эфир и теория относительности» Альберт Эйнштейн (1879-1955) писал, что, говоря об электромагнитном поле как реальности, мы должны допустить существование особого физического объекта, который принципиально нельзя представить состоящим из частиц, поведение каждой из которых поддается изучению во времени. Позже Эйнштейн охарактеризовал создание теории электромагнитного поля как величайший, со времен Ньютона, переворот в наших взглядах на структуру физической реальности. Благодаря этому перевороту, в физику наряду с представлениями о взаимодействии материальных точек вошли представления о полях, как ни к чему другому не сводимым сущностям.

Но как оказалось возможным это изменение взглядов на реальность? Как физике удалось выйти за свои границы и «увидеть» то, что для нее раньше как реальность просто не существовало?

Исключительно важную роль в подготовке этого переворота сыграли многолетние эксперименты Фарадея с силовыми линиями. Благодаря Фарадею, эти хорошо известные физикам линии превратились из способа изображения распределения в пространстве электрических и магнитных сил в своеобразный «мостик», двигаясь по которому удалось проникнуть в мир, находящийся как бы «за силой», в мир, в котором силы становились проявлениями свойств полей. Понятно, что такое превращение потребовало таланта совершенно особого рода, таланта, которым обладал Майкл Фарадей.

Великий Экспериментатор

Img Kvant H-2012-01-004.jpg

Майкл Фарадей родился 22 сентября 1791 года в семье лондонского кузнеца, которая из-за недостатка средств не смогла дать своим детям образования. Майкл - третий ребенок в семье - не закончил и начальной школы и в 12 лет был отдан учеником в переплетную мастерскую. Там он получил возможность читать множество книг, в том числе и научно-популярных, восполняя пробелы своего образования. Вскоре Фарадей начал посещать публичные лекции, которые регулярно устраивали в Лондоне для распространения знаний среди широких слоев населения.

В 1812 году один из членов Лондонского Королевского общества, регулярно пользовавшийся услугами переплетной мастерской, пригласил Фарадея послушать лекции известного физика и химика Гемфри Дэви (1778-1829). Этот момент стал в жизни Фа-радея переломным. Юноша окончательно увлекся наукой, а поскольку заканчивался срок его обучения в мастерской, Фарадей рискнул написать Дэви о своем желании заняться исследованиями, приложив к письму тщательно переплетенные конспекты лекций ученого. Дэви, который сам был сыном бедного резчика по дереву, не только ответил на письмо Фарадея, но и предложил ему место ассистента в Лондонском Королевском институте. Так началась научная деятельность Фарадея, продолжавшаяся почти до самой его смерти, наступившей 25 августа 1867 года.

История физики знает немало выдающихся экспериментаторов, но, пожалуй, только Фарадея называли Экспериментатором с большой буквы. И дело не только в его колоссальных достижениях, среди которых открытия законов электролиза и явлений электромагнитной индукции, исследования свойств диэлектриков и магнетиков и многое другое. Нередко важные открытия удавалось сделать более или менее случайно. О Фарадее сказать такое невозможно. Его исследования всегда отличались поразительной планомерностью и целеустремленностью. Так, в 1821 году Фарадей записал в рабочем дневнике, что начинает поиски связи магнетизма с электричеством и оптикой. Первую связь он обнаружил через 10 лет (открытие электромагнитной индукции), а вторую - через 23 года (открытие вращения плоскости поляризации света в магнитном поле).

В «Экспериментальных исследованиях по электричеству» Фарадея имеется около 3500 параграфов, многие из которых содержат описания проделанных им опытов. И это только то, что Фарадей счел нужным опубликовать. В многотомных «Дневниках» Фарадея, которые он вел с 1821 года, описано около 10 тысяч опытов, причем многие из них ученый поставил без чьей-либо помощи. Интересно, что в 1991 году, когда научный мир отмечал 200-летие со дня рождения Фарадея, английские историки физики решили повторить некоторые из его наиболее знаменитых опытов. Но даже на простое воспроизведение каждого из таких опытов коллективу современных специалистов потребовалось не менее дня работы.

Img Kvant H-2012-01-005.jpg

Говоря о заслугах Фарадея, можно сказать, что его главным достижением стало превращение экспериментальной физики в самостоятельную область исследований, результаты которых нередко могут на многие годы опережать развитие теории. Фарадей считал крайне непродуктивным стремление многих ученых как можно быстрее переходить от полученных в экспериментах данных к их теоретическому обобщению. Более плодотворным Фарадею представлялось сохранение длительной связи с изучаемыми явлениями, чтобы иметь возможность детально проанализировать все их особенности, вне зависимости от того, соответствуют эти особенности принятым теориям или нет.

Этот подход к анализу опытных данных Фарадей распространил и на хорошо известные опыты по выстраиванию железных опилок вдоль силовых линий магнитного поля. Безусловно, ученый прекрасно знал, что узоры, которые образуют железные опилки, легко можно объяснить на основе принципа дальнодействия. Тем не менее, Фарадей считал, что в данном случае экспериментаторы должны исходить не из придуманных теоретиками концепций, а из явлений, свидетельствующих, по его мнению, о существовании в пространстве, окружающем магниты и токи, неких обладающих готовностью к действию состояний. Другими словами, силовые линии, по мнению Фарадея, указывали на то, что сила должна мыслиться не только как действие (на материальную точку), но и как способность к действию.

Важно подчеркнуть, что, следуя своей методике, Фарадей не пытался выдвигать какие-либо гипотезы о природе этой способности к действию, предпочитая постепенно накапливать опыт в ходе работы с силовыми линиями. Начало этой работе было положено в его исследованиях явлений электромагнитной индукции.

Затянувшееся открытие

Во многих учебниках и справочниках можно прочитать о том, что 29 августа 1831 года Фарадей открыл явление электромагнитной индукции. Историкам науки хорошо известно, что датировка открытий - вещь сложная и часто весьма запутанная. Не составляет исключение и открытие электромагнитной индукции. Из «Дневников» Фарадея известно, что это явление он наблюдал еще в 1822 году во время опытов с двумя проводящими контурами, надетыми на сердечник из мягкого железа. Первый контур был подключен к источнику тока, а второй - к гальванометру, который зафиксировал возникновение кратковременных токов при включении или отключении тока в первом контуре. Позже выяснилось, что подобные явления наблюдали и другие ученые, но, как и поначалу Фарадей, сочли их погрешностью эксперимента.

Дело в том, что в поисках явлений порождения электричества магнетизмом ученые были нацелены на обнаружение устойчивых эффектов, подобных, например, открытому Эрстедом в 1818 году явлению магнитного действия тока. От этой всеобщей «слепоты» Фарадея спасли два обстоятельства. Во-первых, пристальное внимание к любым явлениям природы. В своих статьях Фарадей сообщал как об удачных, так и о неудачных экспериментах, полагая, что неудачный (не обнаруживший искомый эффект), но осмысленно поставленный опыт тоже содержит какую-то информацию о законах природы. Во-вторых, незадолго до открытия Фарадей много экспериментировал с разрядами конденсаторов, что, несомненно, обострило его внимание к кратковременным эффектам. Регулярно просматривая свои дневники (для Фарадея это было постоянной составляющей исследований), ученый, судя по всему, по-новому взглянул на опыты 1822 года и, воспроизведя их, осознал, что имеет дело не с помехами, а с искомым явлением. Датой этого осознания и стало 29 августа 1831 года.

Далее начались интенсивные исследования, в ходе которых Фарадей открыл и описал основные явления электромагнитной индукции, включая возникновение индукционных токов при относительном движении проводников и магнитов. На основании этих исследований Фарадей пришел к выводу о том, что решающим условием возникновения индукционных токов является именно пересечение проводником линий магнитной силы, а не переход в области больших или меньших сил. При этом, например, возникновение тока в одном проводнике при включении тока в другом, расположенном рядом, Фарадей тоже объяснял как результат пересечения проводником силовых линий: «магнитные кривые как бы движутся (если можно так выразиться) поперек индуцируемого провода, начиная с момента, когда они начинают развиваться, и вплоть до момента, когда магнитная сила тока достигнет наибольшего значения; они как бы распространяются в стороны от провода и, следовательно, оказываются по отношению к неподвижному проводу в том же положении, как если бы он двигался в противоположном направлении поперек них».

Обратим внимание на то, сколько раз в приведенном отрывке Фарадей использует слова «как бы», а также на то, что у него пока нет привычной нам количественной формулировки закона электромагнитной индукции: сила тока в проводящем контуре пропорциональна скорости изменения числа магнитных силовых линий, проходящих через этот контур. Близкая к этой формулировка появляется у Фарадея лишь в 1851 году, причем она относится только к случаю движения проводника в статическом магнитном поле. По Фарадею, если проводник перемещается в таком поле с постоянной скоростью, то сила возникающего в нем электрического тока пропорциональна этой скорости, а количество приводимого в движение электричества пропорционально числу пересекаемых проводником силовых линий магнитного поля.

Осторожность Фарадея при формулировке закона электромагнитной индукции обусловлена, прежде всего, тем, что корректно пользоваться понятием силовой линии он мог только применительно к статическим полям. В случае же переменных полей это понятие приобретало метафорический характер, и непрерывные оговорки «как бы», когда речь идет о движущихся силовых линиях, показывают, что Фарадей это прекрасно понимал. Он также не мог не считаться с критикой тех ученых, которые указывали ему на то, что силовая линия - это, строго говоря, геометрический объект, говорить о движении которого просто бессмысленно. Кроме того, в опытах мы имеем дело с заряженными телами, проводниками с током и т.д., а не с абстракциями вроде силовых линий. Поэтому Фарадей должен был показать, что при изучении хотя бы некоторых классов явлений нельзя ограничиться рассмотрением проводников с током и не учитывать окружающее их пространство. Так, в работе, посвященной исследованиям явлений самоиндукции, ни разу

не упомянув силовые линии, Фарадей выстраивает рассказ о проделанных им экспериментах таким образом, что читатель постепенно сам приходит к выводу о том, что подлинная причина наблюдаемых явлений -не проводники с током, а нечто, находящееся в окружающем их пространстве.

Поле как предчувствие. Исследования явлений самоиндукции

В 1834 году Фарадей опубликовал девятью часть «Экспериментальных исследований», которая называлась «Об индуктивном влиянии электрического тока на самого себя и об индуктивном действии токов вообще». В этой работе Фарадей исследовал явления самоиндукции, открытые в 1832 году американским физиком Джозефом Генри (1797-1878), и показал, что они представляют частный случай изученных им ранее явлений электромагнитной индукции.

Свою работу Фарадей начинает с описания ряда явлений, состоящих в том, что при размыкании электрической цепи, содержащей длинные проводники или обмотку электромагнита, в точке разрыва контакта возникает искра или ощущается удар током, если контакт разъединяют руками. В то же время, указывает Фарадей, если проводник короткий, то никакими ухищрениями получить искру или электрический удар не удается. Тем самым выяснилось, что возникновение искры (или удара) зависит не столько от силы тока, протекавшего по проводнику до разрыва контакта, сколько от длины и конфигурации этого проводника. Поэтому Фарадей в первую очередь стремится показать, что, хотя исходной причиной искры является ток (если в цепи его не было вообще, то никакой искры, естественно, не будет), сила тока решающего значения не имеет. Для этого Фарадей описывает последовательность экспериментов, в которых длина проводника сначала увеличивается, что приводит к усилению искры, несмотря на ослабление тока в цепи из-за увеличения сопротивления. Затем этот проводник перекручивают так, чтобы ток протекал только через его небольшую часть. Сила тока при этом резко возрастает, но искра при размыкании цепи исчезает. Таким образом, ни проводник сам по себе, ни сила тока в нем не могут рассматриваться как причина искры, величина которой, как выясняется, зависит не только от длины проводника, но и от его конфигурации. Так, при сворачивании проводника в спираль, а также при введении в эту спираль железного сердечника величина искры тоже возрастает.

В продолжение изучения этих явлений Фарадей подключил параллельно месту размыкания контакта вспомогательный короткий проводник, сопротивление которого значительно больше, чем у основного проводника, но меньше, чем у искрового промежутка или у тела человека, размыкающего контакт. В результате искра при размыкании контакта исчезла, а во вспомогательном проводнике возник сильный кратковременный ток (Фарадей называет его экстратоком), направление которого оказалось противоположным направлению тока, который протекал бы через него от источника. «Эти опыты, - пишет Фарадей, - устанавливают существенное различие между первичным, или возбуждающим, током и экстратоком в отношении количества, интенсивности и даже направления; они привели меня к заключению, что экстраток тождествен с описанным мной ранее индуцированным током».

Выдвинув идею о связи изучаемых явлений с явлениями электромагнитной индукции, Фарадей далее поставил ряд остроумных экспериментов, подтверждающих эту идею. В одном из таких экспериментов рядом со спиралью, подключенной к источнику тока, помещалась другая спираль, разомкнутая. При отключении от источника тока первая спираль давала сильную искру. Однако если концы другой спирали замыкались, искра практически исчезала, а во второй спирали возникал кратковременный ток, направление которого совпадало с направлением тока в первой спирали, если цепь размыкали, и было противоположно ему, если цепь замыкали.

Установив связь двух классов явлений, Фарадей смог легко объяснить выполненные ранее опыты, а именно усиление искры при удлинении проводника, сворачивании его в спираль, введении в нее железного сердечника и т.д.: «Если наблюдать индуктивное действие провода длиной в один фут на расположенный рядом провод длиной также в один фут, то оно оказывается очень слабым; но если тот же самый ток пропустить через провод длиной в пятьдесят футов, то он будет индуцировать в соседнем пятидесятифутовом проводе в момент замыкания или размыкания контакта значительно более сильный ток, как будто каждый лишний фут провода вносит нечто в суммарное действие; по аналогии мы заключаем, что такое же явление должно иметь место и тогда, когда соединительный проводник служит одновременно проводником, в котором образуется индуцированный ток». Поэтому, делает вывод Фарадей, увеличение длины проводника, сворачивание его в спираль и введение в нее сердечника усиливает искру. К действию одного витка спирали на другой прибавляется действие размагничивающегося сердечника. При этом совокупность таких действий может и компенсировать друг друга. Например, если сложить вдвое длинный изолированный провод, то из-за противоположности индуктивных действий двух его половин искра исчезнет, хотя в распрямленном состоянии этот провод дает сильную искру. К существенному ослаблению искры приводила и замена сердечника из железа на сердечник из стали, которая размагничивается очень медленно.

Итак, проводя читателя через детальные описания совокупностей проделанных экспериментов, Фарадей, не говоря ни слова о поле, формировал у него, читателя, представление о том, что решающая роль в изучаемых явлениях принадлежит не проводникам с током, а создаваемому ими в окружающем пространстве какому-то состоянию намагниченности, точнее - скорости изменения этого состояния. Однако вопрос о том, существует ли это состояние реально и может ли оно быть предметом экспериментальных исследований, оставался открытым.

Проблема физической реальности силовых линий

Существенный шаг в доказательстве реальности силовых линий Фарадею удалось сделать в 1851 году, когда он пришел к идее обобщения понятия силовой линии. «Магнитную силовую линию, - писал Фарадей, - можно определить как линию, которую описывает небольшая магнитная стрелка, когда ее перемещают в ту или иную сторону по направлению ее длины, так что стрелка все время остается касательной к движению; или, иначе, это та линия, вдоль которой можно в любую сторону перемещать поперечный провод и в последнем не появится никакого стремления к возникновению какого-нибудь тока, между тем как при перемещении его в любом ином направлении такое стремление существует».

Силовая линия, таким образом, определялась Фа-радеем на основе двух различных законов (и пониманий) действия магнитной силы: ее механического действия на магнитную стрелку и ее способности (в соответствии с законом электромагнитной индукции) порождать электрическую силу. Это двойное определение силовой линии как бы «материализовало» ее, придавало ей смысл особых, экспериментально обнаруживаемых направлений в пространстве. Поэтому Фарадей назвал такие силовые линии «физическими», полагая, что теперь сможет окончательно доказать их реальность. Проводник в таком двойном определении можно было представить замкнутым и скользящим вдоль силовых линий так, чтобы, постоянно деформируясь, он не пересекал линий. Этот проводник выделил бы некоторое условное «количество» линий, сохраняющихся при их «сгущении» или «разрежении». Такое скольжение проводника в поле магнитных сил без возникновения в нем электрического тока могло бы рассматриваться как экспериментальное доказательство сохранения количества силовых линий при их «распространении», например из полюса магнита, и, тем самым, как доказательство реальности этих линий.

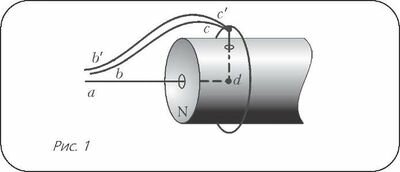

Безусловно, реальный проводник практически невозможно перемещать так, чтобы он не пересекал силовые линии. Поэтому гипотезу о сохранении их количества Фарадей обосновывал иначе. Пусть магнит с полюсом N и проводник abcd расположены так, что могут вращаться по отношению друг к другу вокруг оси ad (рис.1; рисунок выполнен автором статьи на основе рисунков Фарадея). При этом часть проводника ad проходит через отверстие в магните и имеет свободный контакт в точке d. Свободный контакт сделан и в точке с, так что участок bc может вращаться вокруг магнита, не разрывая электрической цепи, подключенной в точках а и b (тоже посредством скользящих контактов) к гальванометру. Проводник bc при полном повороте вокруг оси ad пересекает все силовые линии, выходящие из полюса магнита N. Пусть теперь проводник вращается с постоянной скоростью. Тогда, сравнивая показания гальванометра при различных положениях вращающегося проводника, например в положении abcd и в положении ab'c'd , когда проводник за полный оборот вновь пересекает все силовые линии, но уже в местах их большей разреженности, можно обнаружить, что показания гальванометра одинаковы. По мнению Фа-радея, это свидетельствует о сохранении некоторого условного количества силовых линий, которым можно охарактеризовать северный полюс магнита (чем больше это «количество», тем сильнее магнит).

Img Kvant H-2012-01-006.jpg

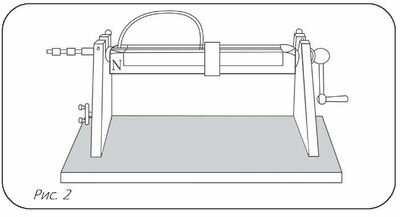

Вращая в своей установке (рис.2; рисунок Фарадея) не проводник, а магнит, Фарадей приходит к выводу о сохранении количества силовых линий во внутренней области магнита. При этом в основе его рассуждений лежит предположение о том, что силовые линии не увлекаются вращающимся магнитом. Эти линии остаются «на месте», а магнит вращается среди них. В этом случае ток по величине получается таким же, как при вращении внешнего проводника. Фарадей объясняет этот результат тем, что, хотя внешняя часть проводника не пересекает линий, его внутренняя часть (cd), вращающаяся вместе с магнитом, пересекает все линии, проходящие внутри магнита. Если же внешнюю часть проводника закрепить и вращать вместе с магнитом, то ток не возникает. Это тоже можно объяснить. Действительно, внутренняя и внешняя части проводника пересекают одно и то же количество силовых линий, направленных в одном направлении, поэтому токи, индуцируемые в обеих частях проводника, компенсируют друг друга.

Img Kvant H-2012-01-007.jpg

Из экспериментов следовало, что внутри магнита силовые линии идут не от северного полюса к южному, а наоборот, образуя с внешними силовыми линиями замкнутые кривые, что позволило Фарадею сформулировать закон сохранения количества магнитных силовых линий во внешнем и внутреннем пространствах постоянного магнита: «Этим поразительным распределением сил, которое выявляется с помощью движущегося проводника, магнит в точности походит на электромагнитную катушку как по тому, что силовые линии протекают в виде замкнутых кругов, так и по равенству их суммы внутри и снаружи». Тем самым, понятие «количество силовых линий» получало права гражданства, благодаря чему формулировка закона пропорциональности электродвижущей силы индукции количеству силовых линий, пересекаемых проводником в единицу времени, приобретала физический смысл.

Однако Фарадей признавал, что полученные им результаты не являются окончательным доказательством реальности силовых линий. Для такого доказательства, писал он, надо «установить отношение силовых линий ко времени», т.е. показать, что эти линии могут перемещаться в пространстве с конечной скоростью и, следовательно, могут быть обнаружены какими-либо физическими методами.

Важно подчеркнуть, что проблема «физических силовых линий» не имела для Фарадея ничего общего с попытками непосредственного обнаружения обычных силовых линий. Со времени открытия электромагнитной индукции Фарадей верил, что и обычные силовые линии, и законы электромагнетизма - это проявления каких-то особых свойств материи, ее особого состояния, которое ученый назвал электротоническим. При этом вопрос о сущности этого состояния и его связи с известными формами материи являлся, считал Фарадей, открытым: «Каково это состояние и от чего оно зависит, мы сейчас не можем сказать. Может быть, оно обусловлено эфиром, подобно световому лучу... Может быть, это - состояние напряжения, или состояние колебания, или еще какое-либо состояние, аналогичное электрическому току, с которым так тесно связаны магнитные силы. Необходимо ли для поддержания этого состояния присутствие материи, зависит от того, что понимать под словом «материя». Если понятие материи ограничить весомыми или тяготеющими веществами, тогда присутствие материи столь же мало существенно для физических линий магнитной силы, как для лучей света и теплоты. Но если, допуская эфир, мы примем, что это - род материи, тогда силовые линии могут зависеть от каких-либо ее действий».

Столь пристальное внимание, которое Фарадей уделял силовым линиям, было обусловлено в первую очередь тем, что он видел в них мостик, ведущий в какой-то совершенно новый мир. Однако пройти по этому мостику было трудно даже такому гениальному экспериментатору, как Фарадей. Собственно, эта задача вообще не допускала чисто экспериментального решения. Однако в пространство между силовыми линиями можно было попытаться проникнуть математически. Именно это и сделал Максвелл. Его знаменитые уравнения стали тем инструментом, который позволил проникнуть в несуществующие промежутки между силовыми линиями Фарадея и, в результате, обнаружить там новую физическую реальность. Но это уже другая история - история о Великом Теоретике.
