Т. Примесная проводимость

Материал из PhysBook

Примесная проводимость полупроводников

Собственная проводимость полупроводников обычно невелика, так как число свободных электронов, например, в германии при комнатной температуре порядка 3·10-13 см-3. В то же время число атомов германия в 1 см3 ~ 1023. Проводимость полупроводников увеличивается с введением примесей, когда наряду с собственной проводимостью возникает дополнительная примесная проводимость.

Примесной проводимостью полупроводников называется проводимость, обусловленная наличием примесей в полупроводнике.

Примесными центрами могут быть:

  1. атомы или ионы химических элементов, внедренные в решетку полупроводника;
  2. избыточные атомы или ионы, внедренные в междоузлия решетки;
  3. различного рода другие дефекты и искажения в кристаллической решетке: пустые узлы, трещины, сдвиги, возникающие при деформациях кристаллов, и др.

Изменяя концентрацию примесей, можно значительно увеличивать число носителей зарядов того или иного знака и создавать полупроводники с преимущественной концентрацией либо отрицательно, либо положительно заряженных носителей.

Примеси можно разделить на донорные (отдающие) и акцепторные (принимающие).

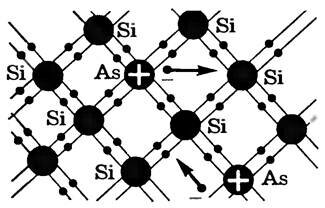

Рассмотрим механизм электропроводности полупроводника с донорной пятивалентной примесью мышьяка As5+, которую вводят в кристалл, например, кремния. Пятивалентный атом мышьяка отдает четыре валентных электрона на образование ковалентных связей, а пятый электрон оказывается незанятым в этих связях (рис. 1).

Рис. 1

Энергия отрыва (энергия ионизации) пятого валентного электрона мышьяка в кремнии равна 0,05 эВ = 0,08·10-19 Дж, что в 20 раз меньше энергии отрыва электрона от атома кремния. Поэтому уже при комнатной температуре почти все атомы мышьяка теряют один из своих электронов и становятся положительными ионами. Положительные ионы мышьяка не могут захватить электроны соседних атомов, так как все четыре связи у них уже укомплектованы электронами. В этом случае перемещения электронной вакансии — "дырки" не происходит и дырочная проводимость очень мала, т.е. практически отсутствует. Небольшая часть собственных атомов полупроводника ионизирована, и часть тока образуется дырками, т.е. донорные примеси — это примеси, поставляющие электроны проводимости без возникновения равного количества подвижных дырок. В итоге мы получаем полупроводник с преимущественно электронной проводимостью, называемый полупроводником n-типа.

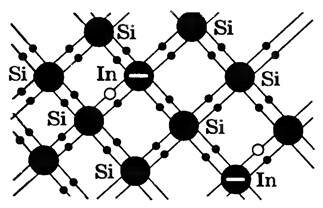

В случае акцепторной примеси, например, трехвалентного индия In3+ атом примеси может дать свои три электрона для осуществления ковалентной связи только с тремя соседними атомами кремния, а одного электрона «недостает» (рис. 2). Один из электронов соседних атомов кремния может заполнить эту связь, тогда атом In станет неподвижным отрицательным ионом, а на месте ушедшего от одного из атомов кремния электрона образуется дырка. Акцепторные примеси, захватывая электроны и создавая тем самым подвижные дырки, не увеличивают при этом числа электронов проводимости. Основные носители заряда в полупроводнике с акцепторной примесью — дырки, а неосновные — электроны.

Рис. 2

Полупроводники, у которых концентрация дырок превышает концентрацию электронов проводимости, называются полупроводниками р-типа.

Необходимо отметить, что введение примесей в полупроводники, как и в любых металлах, нарушает строение кристаллической решетки и затрудняет движение электронов. Однако сопротивление не увеличивается из-за того, что увеличение концентрации носителей зарядов значительно уменьшает сопротивление. Так, введение примеси бора в количестве 1 атом на сто тысяч атомов кремния уменьшает удельное электрическое сопротивление кремния приблизительно в тысячу раз, а примесь одного атома индия на 108 - 109 атомов германия уменьшает удельное электрическое сопротивление германия в миллионы раз.

Возможность управления удельным сопротивлением благодаря введению примесей используется в полупроводниковых приборах.

Дырочная проводимость не является исключительной особенностью полупроводников. У некоторых металлов и их сплавов существует смешанная электронно-дырочная проводимость за счет перемещений некоторой части неколлективированных валентных электронов. Например, в цинке, бериллии, кадмии, сплавах меди с оловом дырочная составляющая электрического тока преобладает над электронной.

Если в полупроводник одновременно вводятся и донорные и акцепторные примеси, то характер проводимости (n- или p-тип) определяется примесью с более высокой концентрацией носителей тока — электронов или дырок.

Литература

Аксенович Л. А. Физика в средней школе: Теория. Задания. Тесты: Учеб. пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 302-303.
