A. Магнитная индукция
Магнитная индукция
Для количественного описания магнитного поля можно воспользоваться контуром с током. Так как контур с током испытывает ориентирующее действие поля, то на него в магнитном поле действует пара сил, которая создает момент сил относительно некоторой неподвижной оси. Вращающий момент сил зависит как от свойств поля в данной точке, так и от свойств контура. Для плоского контура с током I величина, равная произведению силы тока I на площадь S, ограниченную контуром, называется магнитным моментом контура pm.
Магнитный момент — векторная величина. Его направление совпадает с направлением положительной нормали к контуру.
где \(~\vec n\) — единичный вектор нормали к плоскости контура.

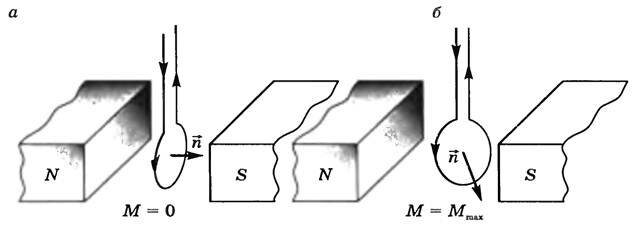

Опыт показывает, что вращающий момент зависит от расположения контура в магнитном поле. Вращающий момент равен О, если магнитное поле перпендикулярно плоскости контура (рис. 2, а), и максимален, если нормаль к контуру перпендикулярна магнитному полю (рис. 2, б).
Максимальный вращающий момент, как показывает опыт, пропорционален силе тока I и площади контура рамки с током, т.е.
Если в данную точку магнитного поля помещать контуры с разными магнитными моментами, то на них будут действовать различные вращающие моменты, однако отношение \(~\frac{M_{max}}{p_m}\) для всех контуров одно и то же и поэтому может служить характеристикой магнитного поля, называемой магнитной индукцией.
Магнитная индукция — это векторная физическая величина, являющаяся силовой характеристикой магнитного поля, численно равная максимальному вращающему моменту, действующему на контур с единичным магнитным моментом, и направленная вдоль положительной нормали к контуру.
Модуль магнитной индукции равен
Единицей магнитной индукции в СИ является тесла (Тл).
1 Тл — магнитная индукция такого однородного поля, в котором на контур с магнитным моментом 1 А·м2 действует вращающий момент 1 Н·м.
Магнитная индукция \(~\vec B\) полностью характеризует магнитное поле. В каждой точке может быть найден ее модуль и направление.
Поле, в каждой точке которого модуль и направление магнитной индукции одинаковы (\(~\vec B = \operatorname{const}\)) , называется однородным магнитным полем.
Если магнитное поле образовано системой n проводников с токами, то, имеет место принцип суперпозиции магнитных полей: магнитная индукция поля системы токов равна геометрической сумме магнитных индукцией полей каждого из токов в отдельности:
Литература
Аксенович Л. А. Физика в средней школе: Теория. Задания. Тесты: Учеб. пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 316-317.
